SPEICHERFILTER
ZUR ANWENDUNG BEIM LASERN, SCHWEISSEN, LÖTEN, BOHREN, FRÄSEN, BEFÜLLEN, VERDAMPFEN UND KLEBEN
ASPUR AIRSORB4 (FD)
KONZIPIERT FÜRS ABSAUGEN VON RAUCH, GASEN UND STÄUBEN SOWIE AEROSOLE UND ÖLNEBEL (FD)
ASPUR airsorb4, airsorb4fd

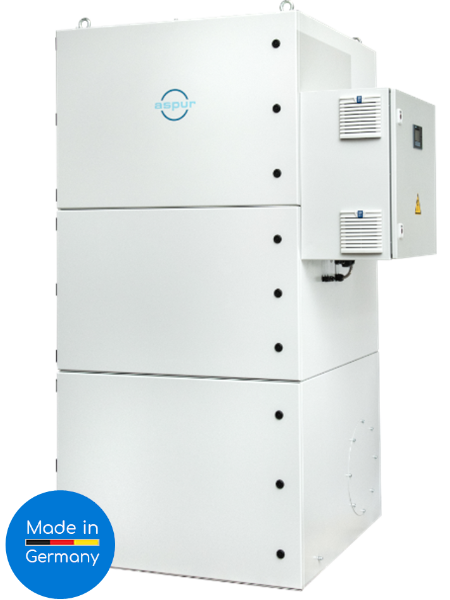

Speicherfilter ASPUR airsorb4

Speicherfilter der Baugruppe airsorb4 werden in Fertigungsbetriebe eingesetzt, um an Bearbeitungsmaschinen Gase*, Rauche, Gerüche*, anteilige Stäube (airsorb4-Modell) abzusaugen und sicher abzuscheiden. Darüber hinaus können diese Geräte auch für das Absaugen von Aerosolen und Ölnebeln (airsorb4fd-Modell) eingesetzt werden. Aufgrund der groß dimensionierten Filtersysteme ergeben sich lange Filterstandzeiten.
*) nur mit Aktivkohlefilter

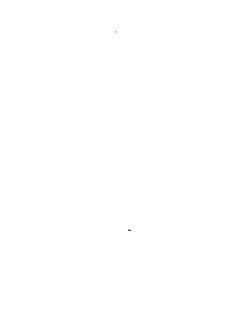

Das puristische und moderne Design der ASPUR Geräte spiegelt sich auch in dieser Gerätegruppe wider. Dabei ist während der Entwicklung darauf geachtet worden, dass zu allen Bereichen möglichst großflächige Zugangsmöglichkeiten bestehen. Alle Filter können deshalb innerhalb kürzester Zeit ausgetauscht werden. G4 Grob-Filter im Kunststoffrahmen und Rückhalteblech sowie Alugestrickfilter sind Grobvorabscheider bzw. Funkenfänger. Beide Filter lassen sich einfach herausziehen und wieder einsetzen.
Das Hauptfiltersystem bestehend aus einem F9 Filter (airsorb2-Modell) bzw. Fogdrain Filter (airob2fd-Modell) und H14 Filter bzw. H14 Filter mit integriertem Koaleszenzfilter und lässt sich sehr einfach aus der Endstellung herausziehen. Das dafür entwickelte Schubladensystem ist als Gebrauchsmuster geschützt. Die Filter lassen sich komplett ausfahren und aus der Aufnahme herausnehmen bzw. austauschen. Nach Einschieben des Filterpakets werden diese automatisch in die Endstellung gebracht und abgedichtet.
Durch die modulare Bauart können unterschiedlichste Vor- und Hauptfilter wie HEPA Filter, Aktivkohlefilter, Demisterfilter, G4 Filter, F9 Filter, Fogdrain Filter eingesetzt bzw. kombiniert werden. Unterhalb der Vorfilter ist der Ansaugraum so bemessen, dass je nach Wunsch ein Filtersack oder eine Vorfilterbox eingesetzt werden kann.
 Standardausstattung
Optionale Ausstattungen

Produktdaten

Produktmerkmale

Hochwertiges Filtersystem mit Filterauszug für werkzeuglosen Filterwechsel
Integrierter H14 Filter
Integriertes mehrstufiges Filtersystem G4, Aluminium-Gestrick-Filter, ISO 85 ePM1, Filterbeutel (Polyestervlies), HEPA H14 Filter
Alternativ Koaleszenzfilter
Großflächige Zugangstüren (servicefreundlich)
EC-Sauggebläse und Ventilatoren
Integrierte Siemens Logo Steuerung mit Display und Modbus TCP-Anschluss
Pulverbeschichtung RAL9016 weiß
Industrie-Lenkrollen mit Stopper, leitfähig

Bestellen Sie jetzt unseren Speicherfilter airsorb4 für ihren Arbeitsplatz!

Optional mögliche Geräteausführungen

Gas-Ex Z2 und Z1

Staub-Ex Z22 und Z21
Komplett in Edelstahlausführung lieferbar
alle RAL-Töne in Pulver-Beschichtung in Pulver-Beschichtung
Aktivkohle-Filtersystem
Filterbeutel, Filterbox

Bestellen Sie jetzt unseren Speicherfilter airsorb4 für ihren Arbeitsplatz!

Einsatzgebiete

Prozesse
Lasern, Schweißen, Schneiden» hier klicken
Befüllen, Mischen» hier klicken
Verdampfen» hier klicken
Verpacken» hier klicken
Kleben, Beschichten» hier klicken

Materialien
Rauche» hier klicken
Gase & Gerüche» hier klicken
Stäube» hier klicken
Fasern & Stoffe» hier klicken

Bestellen Sie jetzt unseren Speicherfilter airsorb4 für ihren Arbeitsplatz!

Technische Daten

airsorb4 (Rauch, Stäube) und airsorb4fd (Aerosole, Ölnebel)
  airsorb4 D3
für Rauch, Staub
airsorb4 D5.5
für Rauch, Staub
airsorb4fd D3
für Aerosole, Ölnebel
airsorb4fd D5.5
für Aerosole, Ölnebel
Artikelnummer 9010136 9010135 9010149 9010150
Luftfördermenge max. 4300 m³/h max. 6000 m³/h max. 4300 m³/h max. 6000 m³/h
Unterdruck max. 3500 PA max. 4500 PA max. 3500 PA max. 4500 PA
Leistung 3.0 kW 5.5 kW 3.0 kW 5.5 kW
Frequenz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Spannung 400 V 400 V 400 V 400 V
Lautstärke 62 dB(A) 64 db(A) 62 dB(A) 64 db(A)
Gewicht 620 kg 690 kg 620 kg 690 kg

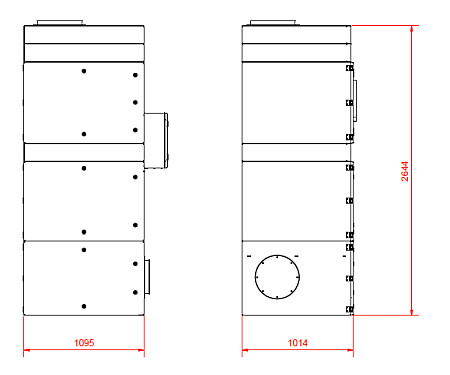

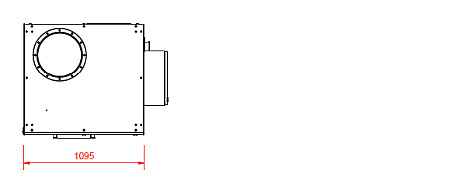

Abmessungen (L,B,H) 1095x1015x2645 mm 1095x1015x2645 mm 1095x1015x2645 mm 1095x1015x2645 mm
Ansaugung (d) 300 mm 300 mm 300 mm 300 mm
Pulverbeschichtung RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt
HEPA H14-Filter ja ja ja ja
Fogdrain Filter¹ nein nein ja ja
Vorfilter F9² ja ja nein nein
G4 Filter ja ja ja ja
Metallgestrickfilter Alu ja ja ja ja
Steuerung³ Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo®
¹) Ölnebelvorfilter   ²) Vorfilter ISO 85% ePM1 (F9)   ³) Mit Modbus TCP-Anschluss
Rechts abgeschnittene Spalten können nach links gescrollt (gewischt) werden!

Optionale Ausstattungen
  airsorb4 D3
für Rauch, Staub
airsorb4 D5.5
für Rauch, Staub
airsorb4fd D3
für Aerosole, Ölnebel
airsorb4fd D5.5
für Aerosole, Ölnebel
Staub Ex-Zone 22 ja ja ja ja
Staub Ex-Zone 21 ja ja ja ja
Gas Ex-Zone 2 ja ja ja ja
Gas Ex-Zone 1 ja ja ja ja
Aktivkohlefilter ja ja ja ja
Demisterfilter ja ja ja ja
Edelstahlausführung ja ja ja ja
Technische Änderungen vorbehalten.
Rechts abgeschnittene Spalten können nach links gescrollt (gewischt) werden!

Speicherfilter airsorb4
Besonderheiten

  • ASPUR-MODULAR-DESIGN  - Aufbau in modularen Baugruppen, ermöglicht umfangreiche Variantenvielfalt
  • ASPUR-DOOR-System  - Großflächige Türen für barrierefreien Zugang
  • ASPUR-NOISE-ELIMINATOR  - Mit reduziertem Geräuschpegel durch hocheffiziente Schalldämmung
  • ASPUR-EASY-FILTERCHANGE  - Einfacher, werkzeugloser Filterwechsel
Speicherfilter ASPUR airsorb4
Gerätefunktionen
ASPUR Speicherfilter airsorb4 (FD)
