SPEICHERFILTER
ZUR ANWENDUNG BEIM LASERN, SCHWEISSEN, LÖTEN, BOHREN, FRÄSEN, BEFÜLLEN, VERDAMPFEN UND KLEBEN
ASPUR AIRSORB2 (FD)
KONZIPIERT FÜRS ABSAUGEN VON RAUCH, GASEN UND STÄUBEN SOWIE AEROSOLE UND ÖLNEBEL (FD)
ASPUR airsorb2, airsorb2fd

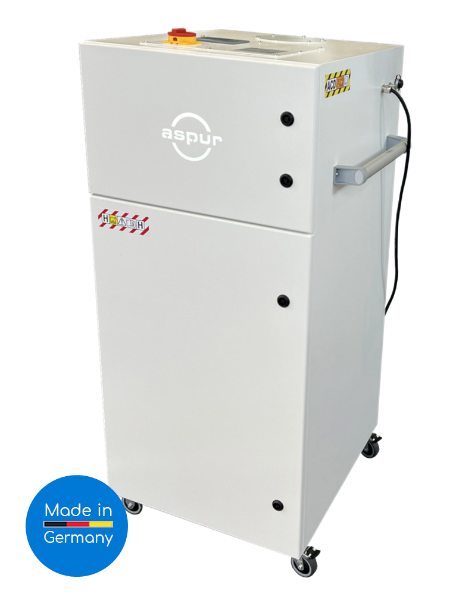

Speicherfilter ASPUR airsorb2

Speicherfilter der Baugruppe airsorb2 werden in Fertigungsbetriebe eingesetzt, um an Bearbeitungsmaschinen Gase*, Rauche, Gerüche*, anteilige Stäube (airsorb2-Modell) abzusaugen und sicher abzuscheiden. Darüber hinaus können diese Geräte auch für das Absaugen von Aerosolen und Ölnebeln (airsorb2fd-Modell) eingesetzt werden. Aufgrund der groß dimensionierten Filtersysteme ergeben sich lange Filterstandzeiten.
*) nur mit Aktivkohlefilter
Das puristische und moderne Design der ASPUR Geräte spiegelt sich auch in dieser Gerätegruppe wider. Dabei ist während der Entwicklung darauf geachtet worden, dass zu allen Bereichen möglichst großflächige Zugangsmöglichkeiten bestehen. Alle Filter können deshalb innerhalb kürzester Zeit ausgetauscht werden. G4 Grob-Filter im Kunststoffrahmen und Rückhalteblech sowie Alugestrickfilter sind Grobvorabscheider bzw. Funkenfänger. Beide Filter lassen sich einfach herausziehen und wieder einsetzen.
Das Hauptfiltersystem bestehend aus einem F9 Filter (airsorb2-Modell) bzw. Fogdrain Filter (airob2fd-Modell) und H14 Filter bzw. H14 Filter mit integriertem Koaleszenzfilter und lässt sich sehr einfach aus der Endstellung herausziehen. Das dafür entwickelte Schubladensystem ist als Gebrauchsmuster geschützt. Die Filter lassen sich komplett ausfahren und aus der Aufnahme herausnehmen bzw. austauschen. Nach Einschieben des Filterpakets werden diese automatisch in die Endstellung gebracht und abgedichtet.
Durch die modulare Bauart können unterschiedlichste Vor- und Hauptfilter wie HEPA Filter, Aktivkohlefilter, Demisterfilter, G4 Filter, F9 Filter, Fogdrain Filter eingesetzt bzw. kombiniert werden. Unterhalb der Vorfilter ist der Ansaugraum so bemessen, dass je nach Wunsch ein Filtersack oder eine Vorfilterbox eingesetzt werden kann.
 Standardausstattung
Optionale Ausstattungen

Produktdaten

Produktmerkmale

Hochwertiges Filtersystem mit Filterauszug für werkzeuglosen Filterwechsel
Integrierter H14 Filter
Integriertes mehrstufiges Filtersystem G4, Aluminium-Gestrick-Filter, ISO 85 ePM1, Filterbeutel (Polyestervlies), HEPA H14 Filter
Alternativ Koaleszenzfilter
Großflächige Zugangstüren (servicefreundlich)
EC-Sauggebläse und Ventilatoren
Integrierte Siemens Logo Steuerung mit Display und Modbus TCP-Anschluss
Pulverbeschichtung RAL9016 weiß
Industrie-Lenkrollen mit Stopper, leitfähig

Bestellen Sie unseren Speicherfilter airsorb2 für ihren Arbeitsplatz!

Optional mögliche Geräteausführungen

Gas-Ex Z2 und Z1

Staub-Ex Z22 und Z21
Komplett in Edelstahlausführung lieferbar
alle RAL-Töne in Pulver-Beschichtung in Pulver-Beschichtung
Aktivkohle-Filtersystem
Filterbeutel, Filterbox

Bestellen Sie jetzt unseren Speicherfilter airsorb2 für ihren Arbeitsplatz!

Einsatzgebiete

Prozesse
Lasern, Schweißen, Schneiden» hier klicken
Befüllen, Mischen» hier klicken
Verdampfen» hier klicken
Verpacken» hier klicken
Kleben, Beschichten» hier klicken

Materialien
Rauche» hier klicken
Gase & Gerüche» hier klicken
Stäube» hier klicken
Fasern & Stoffe» hier klicken

Bestellen Sie jetzt unseren Speicherfilter airsorb2 für ihren Arbeitsplatz!

Downloads

Produktinformation  
ASPUR airsorb2» hier klicken

Technische Daten

airsorb2 (Rauch, Stäube) und airsorb2fd (Aerosole, Ölnebel)
  airsorb2 EC 1.1
für Rauch, Staub
airsorb2 EC 2.2
für Rauch, Staub
airsorb2 EC 1.4
für Rauch, Staub
airsorb2 EC 2.8
für Rauch, Staub
airsorb2fd EC 1.1
für Aerosole, Ölnebel
airsorb2fd EC 2.2
für Aerosole, Ölnebel
airsorb2fd EC 1.4
für Aerosole, Ölnebel
airsorb2fd EC 2.8
für Aerosole, Ölnebel
Artikelnummer 9010138 9010139 9010129 9010140 9010141 9010142 9010143 9010133
Luftfördermenge max. 350 m³/h max. 700 m³/h max. 940 m³/h max. 1880 m³/h max. 350 m³/h max. 700 m³/h max. 940 m³/h max. 1880 m³/h
Unterdruck max. 10000 PA max. 10000 PA max. 5000 PA max. 5000 PA max. 10000 PA max. 10000 PA max. 5000 PA max. 5000 PA
Leistung 1.1 kW 2x 1.1 kW 1.4 kW 2x 1.4 kW 1.1 kW 2x 1.1 kW 1.4 kW 2x 1.4 kW
Frequenz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Spannung 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V
Leistung max. 8.7 A max. 2x 8.7 A max. 12 A max. 2x 12 A max. 8.7 A max. 2x 8.7 A max. 12 A max. 2x 12 A
Lautstärke 61 dB(A) 63 db(A) 63 dB(A) 64 dB(A) 61 dB(A) 63 db(A) 63 dB(A) 64 dB(A)

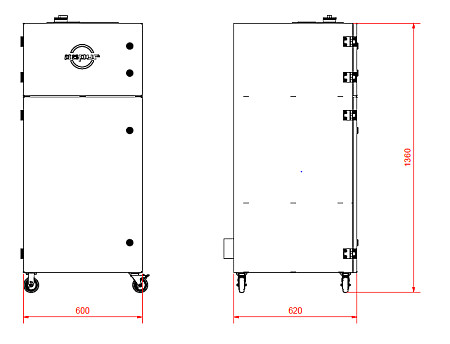

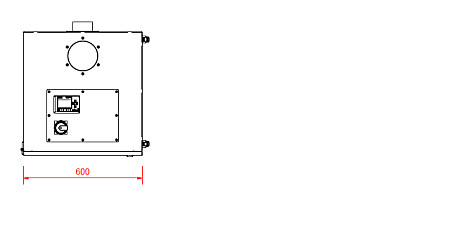

Abmessungen (L,B,H) 600x620x1350 mm 600x620x1350 mm 600x620x1350 mm 600x620x1350 mm 600x620x1350 mm 600x620x1350 mm 600x620x1350 mm 600x620x1350 mm
Ansaugung (d) 50 mm, 60 mm 70 mm, 100 mm 100 mm 100 mm 50 mm, 60 mm 70 mm, 100 mm 100 mm 100 mm
Pulverbeschichtung RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt
HEPA H14-Filter ja ja ja ja ja ja ja ja
Fogdrain Filter¹ nein nein nein nein ja ja ja ja
Vorfilter F9² ja ja ja ja nein nein nein nein
G4 Filter ja ja ja ja ja ja ja ja
Metallgestrickfilter Alu ja ja ja ja ja ja ja ja
Steuerung³ Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo®
¹) Ölnebelvorfilter   ²) Vorfilter ISO 85% ePM1 (F9)   ³) Mit Modbus TCP-Anschluss
Rechts abgeschnittene Spalten können nach links gescrollt (gewischt) werden!

Optionale Ausstattungen
  airsorb2 EC 1.1
für Rauch, Staub
airsorb2 EC 2.2
für Rauch, Staub
airsorb2 EC 1.4
für Rauch, Staub
airsorb2 EC 2.8
für Rauch, Staub
airsorb2fd EC 1.1
für Aerosole, Ölnebel
airsorb2fd EC 2.2
für Aerosole, Ölnebel
airsorb2fd EC 1.4
für Aerosole, Ölnebel
airsorb2fd EC 2.8
für Aerosole, Ölnebel
Staub Ex-Zone 22 ja ja ja ja nein nein nein nein
Staub Ex-Zone 21 nein nein nein nein nein nein nein nein
Gas Ex-Zone 2 nein nein nein nein nein nein nein nein
Gas Ex-Zone 1 nein nein nein nein nein nein nein nein
Aktivkohlefilter ja ja ja ja ja ja ja ja
Demisterfilter ja ja ja ja ja ja ja ja
Edelstahlausführung ja ja ja ja ja ja ja ja
Filterbeutel Filterkl. M ja ja ja ja nein nein nein nein
Filterbox F9-Vorfilter ja ja ja ja nein nein nein nein
Technische Änderungen vorbehalten.
Rechts abgeschnittene Spalten können nach links gescrollt (gewischt) werden!


Besonderheiten

  • ASPUR-MODULAR-DESIGN  - Aufbau in modularen Baugruppen, ermöglicht umfangreiche Variantenvielfalt
  • ASPUR-DOOR-System  - Großflächige Türen für barrierefreien Zugang
  • ASPUR-NOISE-ELIMINATOR  - Mit reduziertem Geräuschpegel durch hocheffiziente Schalldämmung
  • ASPUR-EASY-FILTERCHANGE  - Einfacher, werkzeugloser Filterwechsel
Speicherfilter ASPUR airsorb2
Gerätefunktionen
ASPUR Speicherfilter airsorb2 (FD)

Speicherfilter Geräteeigenschaften Steuerung
