ÖLNEBEL ABSCHEIDER
ZUR ANWENDUNG BEIM BOHREN, DREHEN UND FRÄSEN
ASPUR SOPRA1 AUFSATZFILTER
KONZIPIERT FÜRS PUNKTGENAUE ABSAUGEN VON AEROSOLEN, DÄMPFEN UND RAUCHE

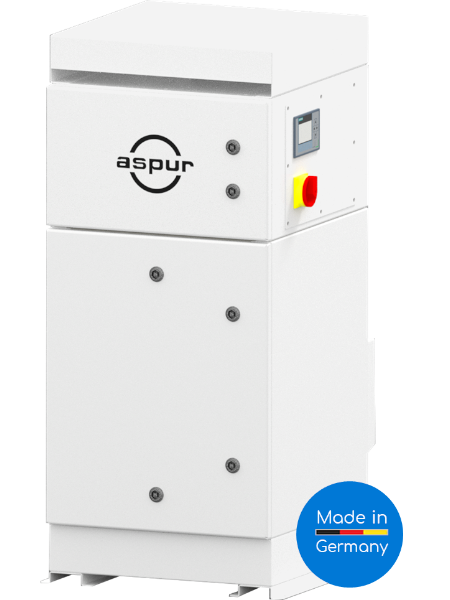

ASPUR sopra1 Aufsatzfilter

Ölnebelabscheider sopra1 Aufsatzfilter

Ölnebelabscheider der Baugruppe sopra werden in der produzierenden Industrie eingesetzt, um Ölnebel, Emulsionsnebel, wässrige Lösungen, Rauche und Gase* mit anteiligen Feststoffen punktgenau am Entstehungsort abzusaugen und sicher abzuscheiden. Die Aufstellung der Aufsatz-Geräte erfolgt auf Bearbeitungszentren, Fräs- oder Drehmaschinen. Die Rückführung der gereinigten Luft entspricht den aktuellen TRGS-Richtlinien. Aufgrund der integrierten Mehrstufenfilter erreichen die Geräte einen Abscheidegrad von HEPA H13.
*) nur mit Aktivkohlefilter
Die Anlagen sind mit EC-Hochleistungsgebläsen ausgestattet. Diese lassen sich mittels Steuerung und Potentiometer auf die gewünschten Leistungen stufenlos einstellen. Aufgrund dieser Ausstattungen werden nur die tatsächlich notwendigen Leistungen abgerufen, wodurch sich der Leistungsverbrauch reduziert.
Großflächige Zugangstüren, welche über die gesamte Höhe und Breite der Module reichen, ermöglichen dem Anwender einen schnellen und servicefreundlichen Zugang zu allen Komponenten. Darüber hinaus sind alle Filtersysteme so entwickelt, dass sie ohne Werkzeug gewechselt werden können.
Das hochwertige Filtersystem mit integriertem HEPA H13-Filter, steht für eine lange Einsatzzeit bei gleichzeitige besten Abscheideergebnissen.
Durch die modulare Bauart können HEPA Filter, Aktivkohlefilter, Explosions- und Brandschutzsysteme sowie diverse Austragssysteme nach individuellem  Wunsch des Kunden angebaut und unter Umständen auch später nachgerüstet werden.
 Standardausstattung
Optionale Ausstattungen

Produktdaten

Produktmerkmale

Hochwertiges, mehrstufiges Filtersystem
Integrierter H13 Filter
Einfacher, schneller, werkzeugloser Filterwechsel (servicefreundlich)
Grobfilter austauschbar
Einseitige großflächige Zugangstüre (servicefreundlich)
Antrieb EC-Hochleistungsgebläse

Bestellen Sie jetzt unser Ölnebelabscheider sopra1 Aufsatzgerät für ihre Fräsanlage!

Optional mögliche Geräteausführungen

Pumpe zur Rückführung der abgeschiedenen Flüssigkeiten
Komplett in Edelstahlausführung lieferbar
alle RAL-Töne in Pulver-Beschichtung in Pulver-Beschichtung
Aktivkohle-Filtersystem
Explosions- und Brandschutzausstattung
Steuerschrank mit Frequenzumrichter und Display (bedienerfreundlich)

Bestellen Sie jetzt unseren Ölnebelabscheider aerog1 für ihren Arbeitsplatz!

Einsatzgebiete

Prozesse
Lasern, Schweißen, Schneiden» hier klicken

Materialien
Aerosole & Dämpfe» hier klicken
Rauche» hier klicken

Bestellen Sie jetzt unseren Ölnebelabscheider aerog1 für ihren Arbeitsplatz!

Technische Daten

  sopra1 EC 1.4 AD
Artikelnummer 9030012
Antrieb EC-Hochdruckgebläse
Luftfördermenge max. 940 m³/h
Unterdruck max. 5000 PA
Leistung 1.4 kW
Spannung² 230 V / 400 V
Lautstärke 63 dB(A)
Gewicht 100 kg

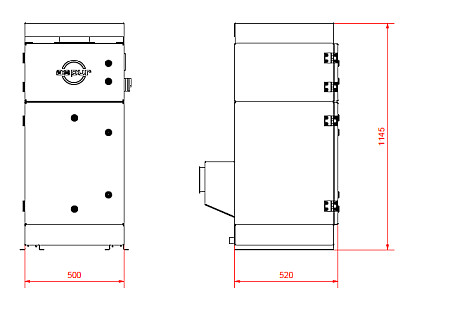

Abmessungen (L,B,H) 500x520x1145 mm

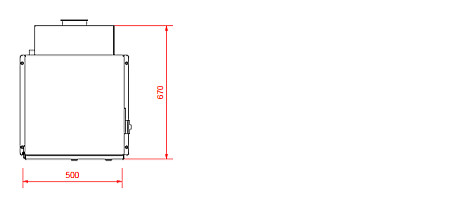

Abmessungen¹ (L,B,H) 500x670x1145 mm
Ansaugung (d) 100 mm
Wanne 25 L
Pulverbeschichtung RAL9016 matt
Hauptfilter mehrst. Patronenfilter
Filterfläche 8 m²
Filterflächenbelastung 117 m³/m²/h
Steuerung³ Siemens Logo®
¹) Inkl. Ansaugkasten & Steuerschrank
²) Wahlweise mit 230V oder 400V
³) Wahlweise mit Siemens LOGO und Modbus TCP-Anschluss oder mit Harting Stecker


Optionale Ausstattungen
  sopra1 EC 1.4 AD
HEPA H14-Filter ja
Staub Ex-Zone 22 ja
Staub Ex-Zone 21 nein
Gas Ex-Zone 2 nein
Gas Ex-Zone 1 nein
Explosionschutz* ja
Brandschutz* ja
Aktivkohlefilter ja
Edelstahlausführung ja
*) Bei Innenaufstellung
Technische Änderungen sind vorbehalten.

Ölnebelabscheider ASPUR sopra1
Besonderheiten

  • ASPUR-MODULAR-DESIGN  - Aufbau in modularen Baugruppen, ermöglicht umfangreiche Variantenvielfalt
  • ASPUR-DOOR-System  - Großflächige Türen für barrierefreien Zugang
  • ASPUR-NOISE-ELIMINATOR  - Mit reduziertem Geräuschpegel durch hocheffiziente Schalldämmung
  • ASPUR-EASY-FILTERCHANGE  - Einfacher, werkzeugloser Filterwechsel
  • ASPUR-EXPANSIONS-ANSAUGSYSTEM  - Prallplatte, Umlenkung und direkte Expansion der angesaugten Prozessluft reduziert die Filterbelastung und ermöglicht eine Grobpartikel-Abscheidung
Ölnebelabscheider ASPUR sopra1
Gerätefunktionen

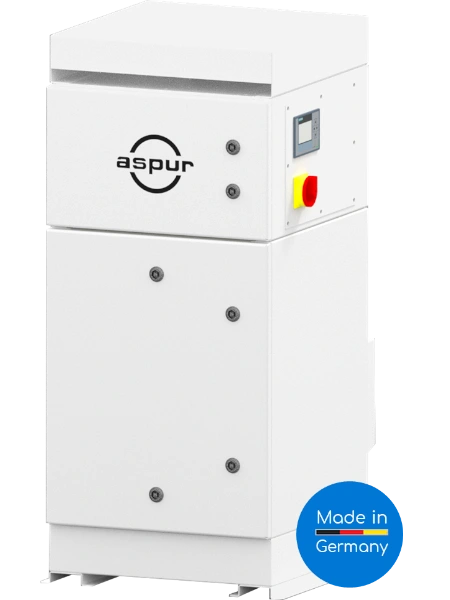

ASPUR Ölnebelabscheider sopra1 Aufsatzgerät

Ölnbelabscheider Geräteeigenschaften Steuerung
