CONTAINMENT ENTSTAUBER
ZUR ANWENDUNG FÜR ORGANISCHEN UND ANORGANISCHEN PROZESSSTAUB, LASERSTAUB UND TROCKENEN MEDIEN
ASPUR AEROTAIN3
KONZIPIERT FÜR DIE PHARMA INDUSTRIE UND FÜR ANWENDUNGEN DIE EINE SICHERE ENTSORGUNG MIT SICHEREM FILTERWECHSEL BEDÜRFEN
ASPUR aerotain3

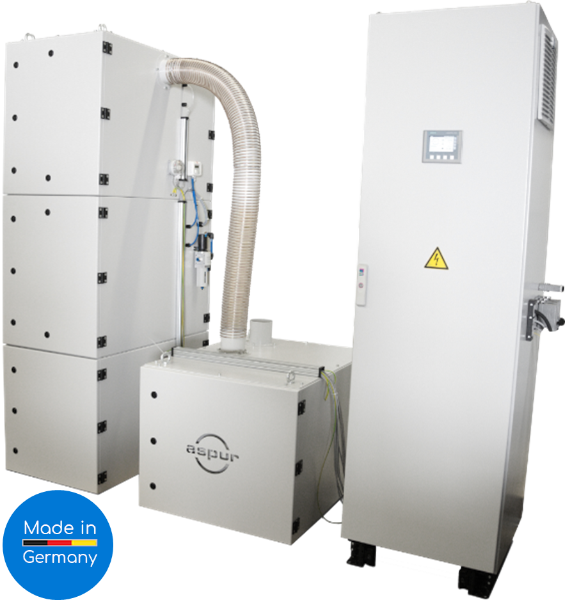

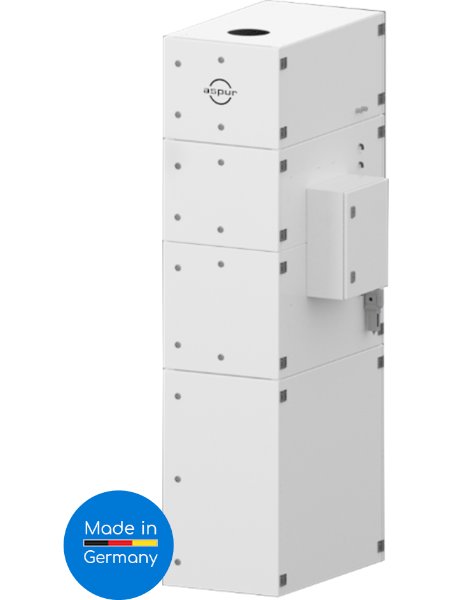

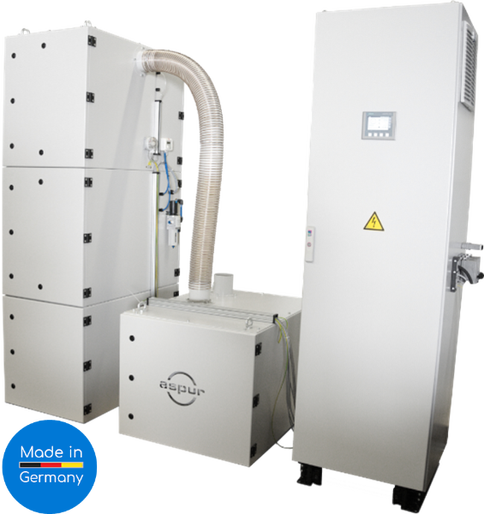

Entstauber ASPUR aerotain3

ASPUR aerotain3 Containment-Entstauber saugen Staub, Rauch, Späne und Gase* an Bearbeitungsmaschinen und Prozessen sicher ab und sammeln diese in einem Behälter mit Staubbeutel, Endlosbeutelsystem oder Containment-Transfer-System. Das sehr stabile Gehäuse ist aus 3mm Stahl- oder Edelstahlblech gefertigt und kann in nahezu allen RAL-Tönen geliefert werden. Standard Pulver Beschichtung RAL 9016.
*) nur mit Aktivkohlefilter
Das zum Patent angemeldete System ist mit horizontalen Haupt- und HEPA-Filtersystemen ausgestattet, welche kontaminationsfrei und werkzeuglos gewechselt werden können. Die Partikel des gesammelten Prozessmediums können sowohl staubarm als auch staubfrei beseitigt werden. Aufgrund dieser Ausstattungsmerkmale kann dieses System die OEB-Klassen 1-6 erreichen.
Große beidseitig installierte Zugangstüren, welche über die gesamte Höhe und Breite der Module reichen, ermöglichen dem Anwender einen schnellen und servicefreundlichen Zugang zu allen Komponenten.
Antrieb
Der Antrieb erfolgt durch EC-Hochleistungsgebläse, Radialventilatoren oder Seitenkanalverdichter der neuesten Generation. Alle Varianten können im Mehr-Schicht-Betrieb eingesetzt werden. Der benötigte Luftvolumenstrom ist durch den integrierten Frequenzumrichter (FU) manuell oder optional selbsttätig einstellbar.
Steuerung
Ein Rittal Steuerschrank mit Siemens LOGO® Modulen und Display sowie integriertem Siemens-Frequenzumrichter (oder baugleich) ermöglicht eine manuelle oder automatische Einstellung auf die gewünschten Leistungsparameter des Gerätes. Hierdurch wird unnötiger Verschleiß reduziert. Der integrierte Differenzdrucksensor ermöglicht eine ständige Überwachung der Filterzustände. Über die Modbus Ausstattung können alle Funktionen des Entstaubers auch auf eine kundenseitige Steuerung gelegt und von dort bedient werden.
Filter
Die Hauptfilterpatronen werden im Jetfilter-Prinzip horizontal abgereinigt. Der darüber montierte Alu-Drucklufttank wird durch die Steuerung automatisch zeit- und/oder differenzdrucktechnisch reguliert. Alle Filter lassen sich servicefreundlich und einfach, ohne Werkzeug tauschen. Durch die modulare Bauart können HEPA-Filter, Aktivkohlefilter und andere Filtersysteme nach individuellem Wunsch des Kunden angebaut und unter Umständen auch später nachgerüstet werden.
Sammelbehälter
Das Standardgerät beinhaltet einen runden, absenk- und ausfahrbaren Sammelbehälter aus Edelstahl mit Schiebegriff und leitfähigen, lenkbaren  Industrierollen und eingelegtem PE-Inliner. Alternativ ist das Gerät mit dichtschließender Klappe und Endlosbeutel oder einem Containment-Transfer-System für eine staubfreie Prozessstaub-Entsorgung lieferbar.
 Standardausstattung
Optionale Ausstattungen

Produktdaten

Produktmerkmale

OEB 1-6 Ausführungen möglich
Zum Patent angemeldetes Containment-Filtersystem
Hauptfilter mit Jetfilterabreinigung / Bag in Bag out
Integrierter H14 Filter / Bag in Bag out
kontaminationsfreier, werkzeugloser Filterwechsel
Großflächige Zugangstüren (servicefreundlich)
Antriebe IE3 Radialventilatoren, EC-Motoren, Seitenkanalverdichter
Steuerschrank mit Frequenzumrichter und Display (bedienerfreundlich)
Incl. Modbus TCP Ansteuerung und 24V potenzialfreier Kontakt

Bestellen Sie jetzt unseren Containment Entstauber aerotain2 für ihren Arbeitsplatz!

Optional mögliche Geräteausführungen

Gas-Ex Z2 und Z1
Staub-Ex Z22 und Z21
UL, CCC, GMP-konforme Ausführung
Brandschutz-Ausstattung
Explosionsschutz-Ausstattung
Komplett in Edelstahlausführung lieferbar
alle RAL-Töne in Pulver-Beschichtung in Pulver-Beschichtung
Aktivkohle-Filtersystem
Precoating-System bei klebrigem Prozessstaub

Bestellen Sie jetzt unseren Containment Entstauber aerotain2 für ihren Arbeitsplatz!

Einsatzgebiete

Prozesse
Lasern, Schweißen, Schneiden» hier klicken
Befüllen, Mischen» hier klicken
Verpacken» hier klicken

Materialien
Rauche» hier klicken
Stäube» hier klicken

Bestellen Sie jetzt unseren Containment Entstauber aerotain2 für ihren Arbeitsplatz!

Technische Daten

  aerotain3 EC 2.8 aerotain3 EC 4.0 aerotain3 D0.55R aerotain3 D5.5 aerotain3 D7.5 aerotain3 D12.5
Artikelnummer 9110019 9110020 9110021 9110022 9110023 9110010
Ventilatortyp EC-Hochdruckgebläse EC-Hochdruckgebläse Radialventilator Seitenkanalverdichter Seitenkanalverdichter Seitenkanalverdichter
Luftfördermenge max. 1880 m³/h max. 2000 m³/h max. 720 m³/h max. 520 m³/h max. 900 m³/h max. 1370 m³/h
Unterdruck max. (PA) max. 5000 (50 mbar) max. 5000 (50 mbar) max. 1600 (16 mbar) max. 27500 (275 mbar) max. 20500 (205 mbar) max. 20500 (205 mbar)
Leistung 2x 1.4 kW 4.1 kW 0.55 kW 5.5 kW 7.5 kW 12.5 kW
Spannung 230 V 400 V 400 V 400 V 400 V 400 V
Lautstärke 65 dB(A) 65 dB(A) 67 dB(A) 65 dB(A) 65 dB(A) 65 dB(A)
Gewicht 500 kg 510 kg 530 kg 540 kg 550 kg 560 kg

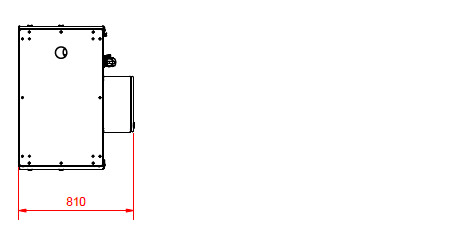

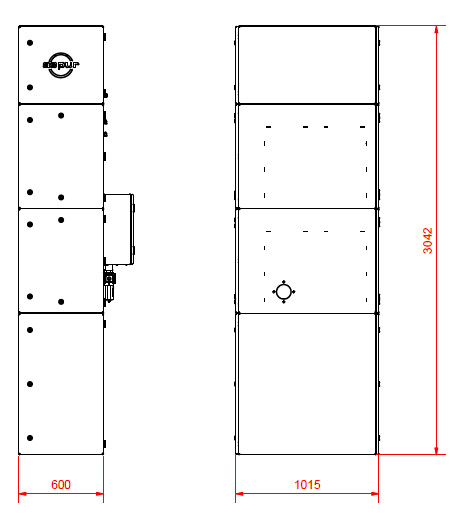

Abmessungen (L,B,H) 600x1000x3000 mm 600x1000x3000 mm 600x1000x3000 mm 600x1000x3000 mm 600x1000x3000 mm 600x1000x3000 mm
Abmessungen¹ (L,B,H) 800x1000x3000 mm 800x1000x3000 mm 800x1000x3000 mm 800x1000x3000 mm 800x1000x3000 mm 800x1000x3000 mm
Ansaugstutzen² (d) 150 mm 150 mm 100 mm 100 mm 50 mm 70 mm
Sammelbehälter³ 50 L 50 L 50 L 50 L 50 L 50 L
Pulverbeschichtung RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt RAL9016 matt
Hauptfiltertyp M 4x Patronenfilter 4x Patronenfilter 4x Patronenfilter 4x Patronenfilter 4x Patronenfilter 4x Patronenfilter
Filterfläche 9.6 m² 9.6 m² 9.6 m² 9.6 m² 9.6 m² 9.6 m²
Filterflächenbelastung
Steuerung Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo® Siemens Logo®
¹) inkl. Ansaugkasten & Steuerschrank   ²) Ansaugstutzen auch nachträglich frei wählbar D50 / D60 / D70 / D100   ³) Sammelbehälter mit PE-Inliner
Technische Änderungen vorbehalten.
Rechts abgeschnittene Spalten können nach links gescrollt (gewischt) werden!

Optionale Ausstattungen
  aerotain3 EC 2.8 aerotain3 EC 4.0 aerotain3 D0.55R aerotain3 D5.5 aerotain3 D7.5 aerotain3 D12.5
HEPA Filterklasse H14 ja ja ja ja ja ja
Staub Ex-Zone 22 ja ja ja ja ja ja
Staub Ex-Zone 21 nein nein ja ja ja ja
Gas Ex-Zone 2 nein nein ja ja ja ja
Gas Ex-Zone 1 nein nein ja ja ja ja
Explosionschutz* ja ja ja ja ja ja
Brandschutz* ja ja ja ja ja ja
Aktivkohlefilter ja ja ja ja ja ja
Edelstahlausführung ja ja ja ja ja ja
*) Bei Innenaufstellung
Technische Änderungen vorbehalten.
Rechts abgeschnittene Spalten können nach links gescrollt (gewischt) werden!

Containment Entstauber aerotain3
Besonderheiten

  • ASPUR-NOISE-ELIMINATOR - Mit reduziertem Geräuschpegel durch Motor-Schalldämmung
  • ASPUR-SAFETY-FILTERCHANGE  - Kontaminationsloser Filterwechsel Jet-Hauptfilter „M“
  • ASPUR-SAFETY-FILTERCHANGE  - Kontaminationsloser Filterwechsel HEPA-Filter „H“
  • ASPUR Expansions-Ansaugsystem  - Prallplatte, Umlenkung und abrupte Expansion der angesaugten Prozessluft, dient gleichzeitig dem Filterschutz und reduziert die Staubbeladung am Filter
  • Diverse staubarme und staubfreie Austragsysteme lieferbar
